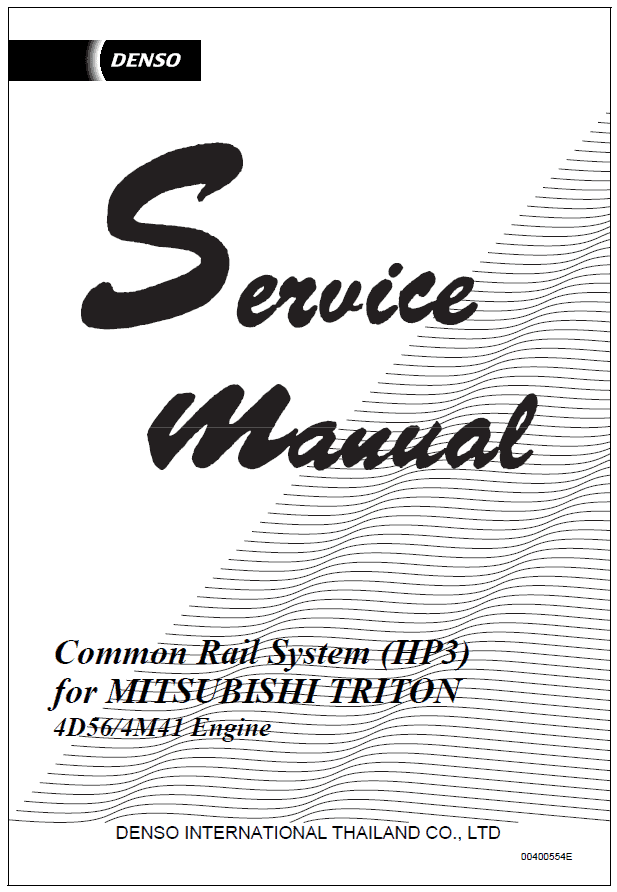

Este manual fornece informações sobre diagnóstico, procedimentos de serviço, ajustes e especificações para Mitsubishi Triton 2005 4WD (MT) – 4M41 4WD (MT_AT) – 4D56 2WD (MT_AT).
CONTENT:
1. PRODUCT APPILCATION INFORMATION
1.1 Application
1.2 System Components Part Number
2. OUTLINE OF SYSTEM
2.1 Common Rail System Characteristics
2.2 Features of Injection Control
2.3 Comparison to the Conventional System
2.4 Composition
2.5 Operation
2.6 Fuel System
2.7 Control System

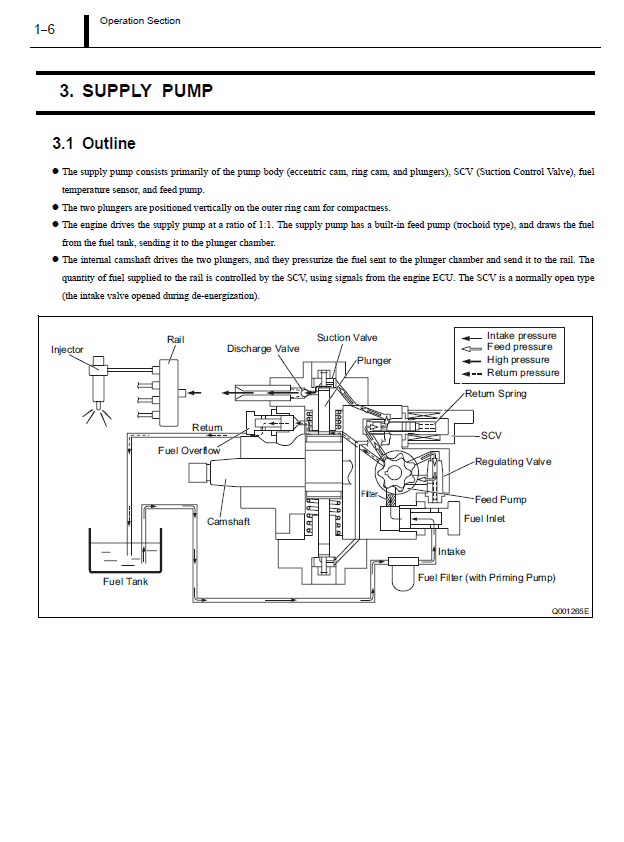

3. SUPPLY PUMP
3.1 Outline
3.2 Exterior View Diagram
3.3 Supply Pump Internal Fuel Flow
3.4 Construction of Supply Pump
3.5 Operation of the Supply Pump
4. SUPPLY PUMP COMPONENT PARTS
4.1 Feed Pump

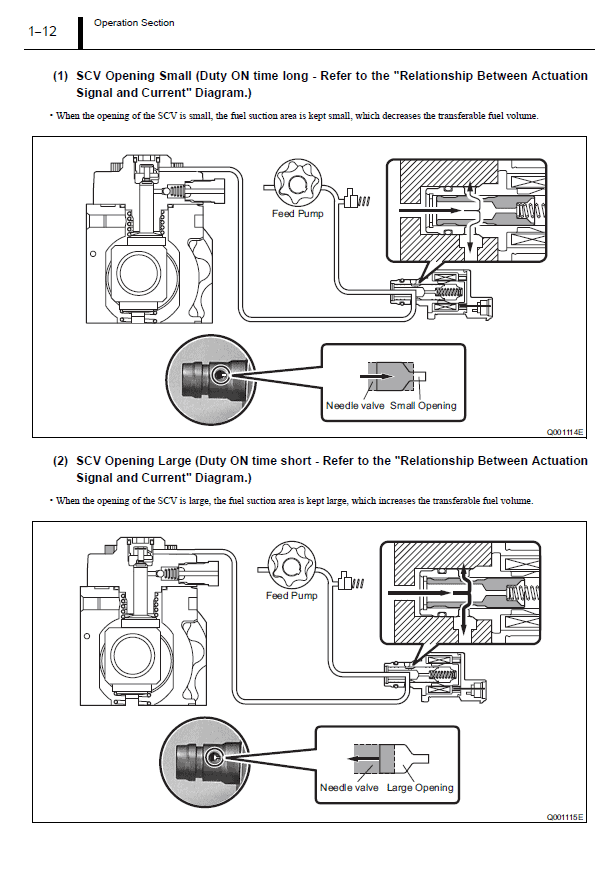

4.2 SCV ( Suction Control Valve )
4.3 Fuel Temperature Sensor
5. RAIL
5.1 Outline
6. RAIL COMPONENTS PARTS
6.1 Rail Pressure Sensor (Pc Sensor)
6.2 Pressure limiter
7. INJECTOR (G2 TYPE)
7.1 Outline
7.2 Characteristics
7.3 Exterior View Diagram
7.4 Construction

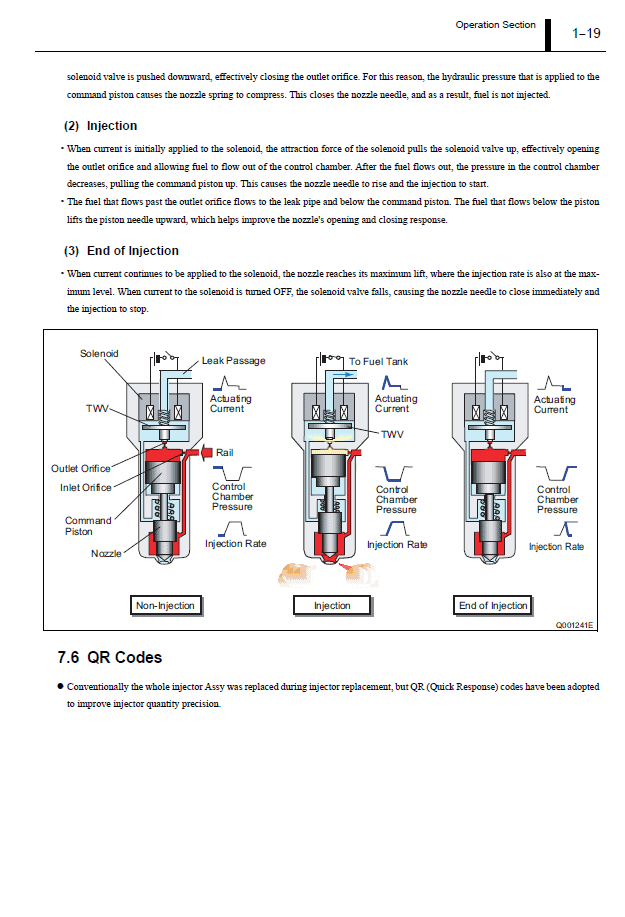

7.5 Operation
7.6 QR Codes
7.7 Injector Actuation Circuit
8. OPERATION OF CONTROL SYSTEM COMPONENTS
8.1 Engine Control System Diagram
8.2 Engine ECU (Electronic Control Unit)
8.3 Cylinder Recognition Sensor (TDC)
8.4 Turbo Pressure Sensor
8.5 Mass Air Flow Sensor
8.6 Electronic Control Throttle
9. VARIOUS TYPES OF CONTROL
9.1 Outline
9.2 Fuel Injection Rate Control Function
9.3 Fuel Injection Quantity Control Function
9.4 Fuel Injection Timing Control Function
9.5 Fuel Injection Pressure Control Function (Rail Pressure Control Function)
10. FUEL INJECTION QUANTITY CONTROL
10.1 Outline
10.2 Injection Quantity Calculation Method
10.3 Set Injection Quantities
11. FUEL INJECTION TIMING CONTROL
11.1 Outline
11.2 Main and Pilot Injection Timing Control
11.3 Microinjection Quantity Learning Control
12. FUEL INJECTION RATE CONTROL
12.1 Outline
13. FUEL INJECTION PRESSURE CONTROL
13.1 Fuel Injection Pressure

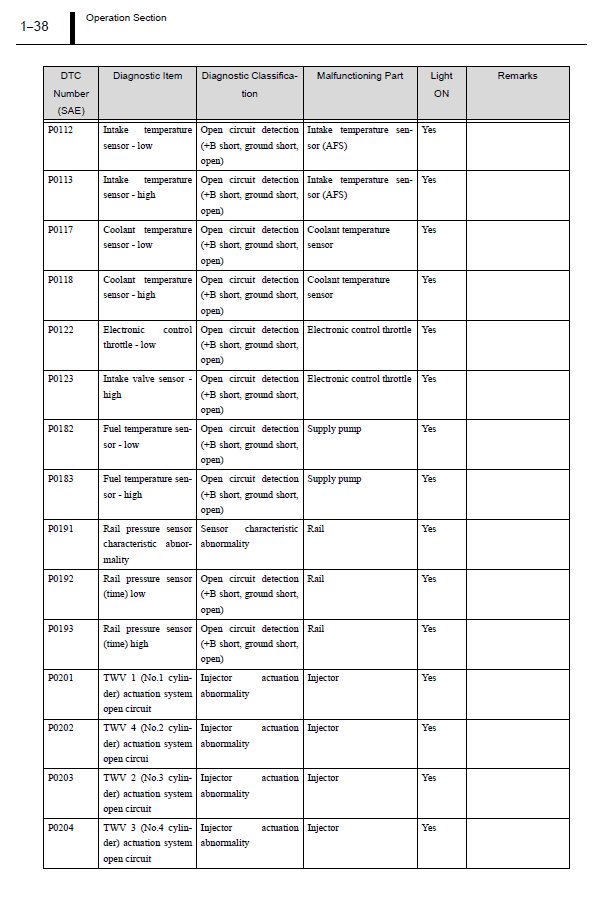

14. DIAGNOSTIC TROUBLE CODES (DTC)
14.1 About the Codes Shown in the Table
14.2 Diagnostic Trouble Code Details
15. EXTERNAL WIRING DIAGRAM
15.1 Engine ECU External Wiring Diagram
15.2 Engine ECU Connector Diagram
